机器人如何理解时间逻辑？MIT研究团队开创性地用图形编码和流匹配解决机器人复杂任务规划

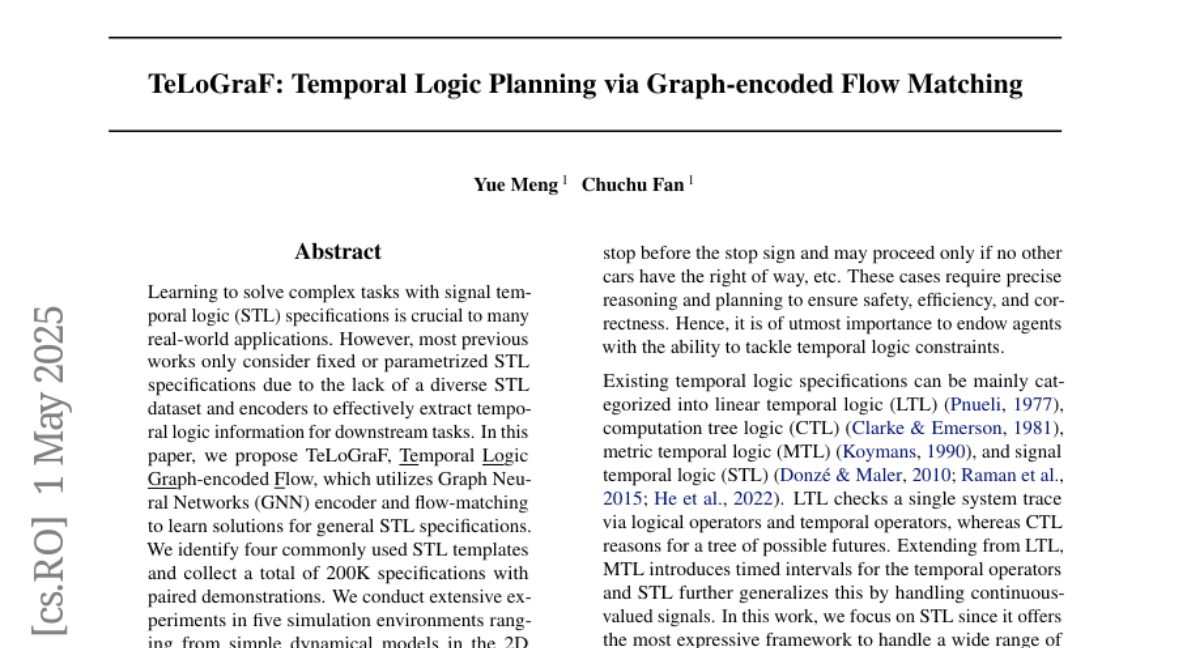

在2025年5月发表于第41届国际机器学习会议(ICML 2025)上的一项突破性研究中，麻省理工学院(MIT)航空航天系的研究人员孟悦(Yue Meng)和范楚楚(Chuchu Fan)提出了一种名为"TeLoGraF"(Temporal Logic Graph-encoded Flow)的创新方法，旨在解决机器人在执行复杂时间逻辑任务时面临的规划挑战。这篇题为《TeLoGraF: Temporal Logic Planning via Graph-encoded Flow Matching》的论文展示了如何让机器人更好地理解和执行包含时间和逻辑关系的复杂指令，有兴趣的读者可以通过论文提供的GitHub链接(https://github.com/mengyuest/TeLoGraF)了解更多详情。

一、为什么我们需要关心机器人的"时间逻辑"？

想象一下，你正在给家里的智能机器人下达指令："先去客厅拿我的眼镜，然后在10分钟内把它带到书房，同时不要碰到路上的花瓶。"这看似简单的指令对人类来说很容易理解，但对机器人而言却充满挑战，因为它包含了时间顺序（先客厅后书房）、时间限制（10分钟内）和安全约束（避开花瓶）。

这正是"信号时间逻辑"(Signal Temporal Logic，简称STL)要解决的问题。STL是一种数学语言，能够精确描述系统在特定时间段内应该遵循的规则或达到的目标。在现实世界中，这种能力至关重要，尤其是在自动驾驶汽车、工业机器人和家庭服务机器人等领域。自动驾驶汽车需要理解"在红灯时停车，绿灯时前进，同时始终保持安全距离"；工业机器人需要按特定顺序拾取和组装零件；家庭机器人需要在合适的时间完成特定的家务。

然而，传统方法在解决STL规划问题时面临两大挑战：计算效率和通用性。一方面，经典的STL解决方法要么计算成本高昂，要么难以适应高维度系统（如多关节机器人）；另一方面，现有的学习方法通常只能处理固定或参数化的STL规范，一旦规范变化，就需要重新训练模型。

孟悦和范楚楚团队的TeLoGraF方法正是为了解决这些挑战而生。

二、TeLoGraF：用图形编码和流匹配解决时间逻辑规划

TeLoGraF方法就像是给机器人装上了一个能够理解复杂时间逻辑指令的"大脑"。这个"大脑"由两个关键部分组成：一个图神经网络(GNN)编码器和一个基于流匹配的生成模型。

想象一下，传统机器人接收指令就像接收一张纸条上写的文字，它需要一个字一个字地读取理解；而TeLoGraF则是将指令转换成一张图，直观地展示各种指令之间的逻辑关系和时间依赖，就像我们看地铁线路图一样，一目了然地理解各个站点（任务）之间的连接关系。

如何将时间逻辑转换为图形？

首先，研究团队将STL规范转换为图形结构。就像把"先做A，在10分钟内做B，同时避开C"这样的指令画成一张流程图：各个任务点（A、B、C）变成了图上的节点，它们之间的关系（先后、同时等）变成了连接这些节点的边。

具体来说，图中的每个节点都包含关键信息：操作类型（如"最终达到"或"始终避免"）、时间限制（如"在5-10秒内"）、目标对象的位置和大小等。图形的结构则直观地表示了任务之间的逻辑关系，比如"与"、"或"、"直到"等。

这种图形表示方法的优势在于，它能够保留信号时间逻辑中的全部信息，同时以一种机器学习算法容易处理的形式呈现。就像我们通过画思维导图比线性记笔记更容易理解复杂概念一样。

如何从图形生成行动轨迹？

有了图形表示后，TeLoGraF使用图神经网络(GNN)对其进行编码。GNN就像是一位善于阅读地图的导游，它能够通过分析图中各节点之间的连接关系，理解整个任务的复杂结构。

然后，TeLoGraF采用"流匹配"技术生成机器人的行动轨迹。流匹配可以想象为一种从随机噪声逐渐形成有意义轨迹的过程，就像水流从混沌状态逐渐形成一条清晰的河道。与常见的扩散模型相比，流匹配在训练更稳定，采样速度更快。

整个过程可以类比为：

将复杂指令转化为一张地图（图形编码）
聘请一位擅长阅读地图的导游（图神经网络）
根据导游的指引，规划出一条从起点到终点的最佳路线（流匹配）

三、TeLoGraF如何处理各种复杂的时间逻辑任务？

为了证明TeLoGraF的通用性和有效性，研究团队识别了四种常见的STL模板，并在五个不同的机器人模拟环境中进行了测试。

四种STL模板：从简单到复杂的任务规划

单目标模板：想象你让机器人"在10秒内拿到桌上的咖啡杯，同时避开桌上的花瓶"。这是最基本的时间逻辑任务，包含一个带时间限制的目标和若干需要避开的障碍物。

多目标模板：如果你告诉机器人"要么拿到咖啡杯和笔记本，要么拿到水杯，同时避开花瓶"，这就是一个多目标任务，机器人需要在多个目标集合中选择一个完成。

顺序模板：更复杂的情况是"先拿咖啡杯，再拿笔记本，最后拿水杯，全程避开花瓶"，这要求机器人按照严格的时间顺序完成一系列任务。

部分顺序模板：最复杂的情况是"咖啡杯必须在拿笔记本之前拿到，水杯必须在拿遥控器之前拿到，同时完成特定目标并避开障碍物"，这种模板没有规定全局顺序，但包含多个局部顺序约束。

研究团队收集了超过20万个基于这些模板的STL规范，并为每个规范配对了示范轨迹，建立了一个大规模的数据集用于训练和测试。

五个模拟环境：从简单平面到复杂机器人

为了全面评估TeLoGraF的性能，研究团队在五个不同复杂度的模拟环境中进行了测试：

Linear环境：一个简单的2D平面世界，机器人可以直接控制其X和Y方向的速度，就像在光滑的地板上滑行。

Dubins环境：一个类似汽车的系统，除了位置外还需要考虑方向和速度，就像在停车场开车一样，不能随意横向移动。

PointMaze环境：一个迷宫世界，机器人需要在复杂的迷宫中导航，避开墙壁，找到目标。

AntMaze环境：一个更复杂的四足机器人在迷宫中的导航任务，机器人有8个自由度，控制更加复杂。

Franka Panda环境：一个7自由度的机械臂，需要在桌面上精确地拾取物体，同时避开障碍物，类似工业机器人的装配任务。

这些环境涵盖了从简单的低维系统到复杂的高维机器人，从开放空间到约束空间，全面检验了TeLoGraF的适应性和有效性。

四、研究成果：更快、更灵活、更强大的机器人规划

研究团队将TeLoGraF与现有的经典方法（基于梯度的方法、抽样方法）和学习方法（CTG、LTLDoG等）进行了对比，结果令人印象深刻。

TeLoGraF的惊人表现

在所有五个测试环境中，TeLoGraF都展现出了优异的性能平衡：

在解决质量上：TeLoGraF在大多数环境中达到了最高或接近最高的STL满足率，意味着它能够更可靠地完成给定的任务。

在计算效率上：与经典方法相比，TeLoGraF在推理阶段快10-100倍。在Franka Panda环境中，TeLoGraF(Fast)比梯度法快123.6倍，比CEM（一种抽样方法）快60.7倍，同时保持更高的任务完成率。

在通用性上：TeLoGraF能够处理多种STL格式和各种系统动力学，无需针对特定系统重新设计算法。

这就像是比较不同导航工具：传统方法就像是慢慢查纸质地图并手动规划路线，而TeLoGraF就像是一个高级导航系统，能够快速计算最佳路线，并且适用于步行、骑车或开车等各种出行方式。

编码器设计的重要性

研究团队还比较了不同类型的编码器在处理STL规范时的性能。他们发现，基于图的编码器（如GNN和TreeLSTM）显著优于序列编码器（如GRU和Transformer），特别是在处理更复杂的顺序和部分顺序任务时。

这证实了研究团队的核心假设：STL规范的本质是一个树状结构，用图形表示能够更自然地捕捉其中的逻辑关系和时间依赖。就像用思维导图比线性笔记更能展示概念之间的复杂关系一样。

更有趣的是，当研究团队对STL规范进行随机修改（如重复某些节点）时，基于图的编码器表现出更强的鲁棒性，能够更好地适应这些变化。这就像一个精通阅读地图的人，即使地图上有一些重复或多余的标记，也不会影响他理解整体路线。

五、TeLoGraF的广阔应用前景

TeLoGraF的成功不仅是技术上的突破，更为众多实际应用打开了大门。让我们来看看它可能带来的影响：

自动驾驶汽车

想象一辆自动驾驶汽车需要理解和执行"在红灯时停车，绿灯时前进，在路口减速，始终与前车保持安全距离，避开行人和障碍物"等复杂规则。TeLoGraF可以帮助车辆更快、更可靠地规划路径，特别是在复杂的城市环境中。

工业机器人

在工厂环境中，机器人通常需要按照特定顺序完成一系列装配任务，同时遵守安全约束。例如，"先焊接A部件，然后在20秒内安装B部件，最后拧紧螺丝，全程避开工人和其他设备"。TeLoGraF可以显著提高这类任务的规划效率和成功率。

服务机器人

家庭服务机器人或医院助手机器人常常需要处理复杂的指令，如"先去厨房取药，然后在10分钟内送到3号病房，中途不要撞到人或障碍物"。TeLoGraF使机器人能够更自然地理解和执行这类包含时间和逻辑约束的任务。

无人机系统

无人机在执行测绘、搜索救援或物流任务时，常常需要遵循复杂的飞行规划，如"先飞到A点拍照，然后在30分钟内访问B、C、D三个点的任意两个，同时避开禁飞区和障碍物"。TeLoGraF可以帮助无人机更智能地规划飞行路径。

虽然TeLoGraF目前仍处于实验阶段，但随着技术的成熟和推广，我们可以期待未来的机器人将更加智能地理解和执行复杂的时间逻辑任务，为人类提供更加便捷、高效的服务。

六、研究局限性与未来展望

尽管TeLoGraF展现出了令人印象深刻的性能，但研究团队也坦率地指出了当前方法的局限性：

首先，作为一种数据驱动的方法，TeLoGraF不像传统方法那样提供完整性和正确性的数学保证。就像导航系统有时会推荐不理想路线一样，TeLoGraF可能在某些极端情况下无法找到最优解。

其次，TeLoGraF在处理极其复杂的STL语法或严重偏离训练分布的情况时，性能可能会下降。这就像一个在城市道路上训练的导航系统可能不太适应荒野地形一样。

研究团队提出了几个有前景的未来研究方向：

改进模型架构和训练策略，以增强对复杂STL结构的泛化能力。

将TeLoGraF与经典方法结合，利用学习式方法的效率和传统方法的正确性保证。

扩展方法以处理更多样化的任务语义，如精细操作或敏捷技能。

进一步探索图神经网络在时间逻辑规划中的应用，挖掘结构化表示的潜力。

七、总结：机器人时间逻辑规划的新篇章

麻省理工学院的孟悦和范楚楚团队通过TeLoGraF方法，成功地将复杂的时间逻辑规划问题转化为图形编码和流匹配问题，实现了前所未有的效率和通用性。这项研究不仅在技术上取得了突破，还为机器人能够理解和执行复杂的时间逻辑任务铺平了道路。

从本质上说，TeLoGraF就像是为机器人提供了一种全新的"思考方式"：将复杂指令转化为直观的图形表示，然后利用强大的图神经网络和流匹配技术生成最优行动路径。这种方法在保持高规划质量的同时，大幅提升了计算效率，实现了10-100倍的速度提升。

更重要的是，TeLoGraF开创了一个全新的研究方向：利用图形表示和生成模型解决通用STL规划问题。研究团队提供的20万STL规范数据集和开源代码，也将极大促进这一领域的未来研究。

随着这项技术的不断发展和应用，我们可以期待未来的机器人将更加智能地理解和执行复杂的时间逻辑任务，无论是自动驾驶汽车、工业机器人、医疗助手还是家庭服务机器人，都将拥有更强的规划能力，为人类提供更加安全、高效、可靠的服务。

原论文链接：https://github.com/mengyuest/TeLoGraF
