AITEE：电气工程领域的智能辅导代理，让学习电路变得像有私人家教一样简单

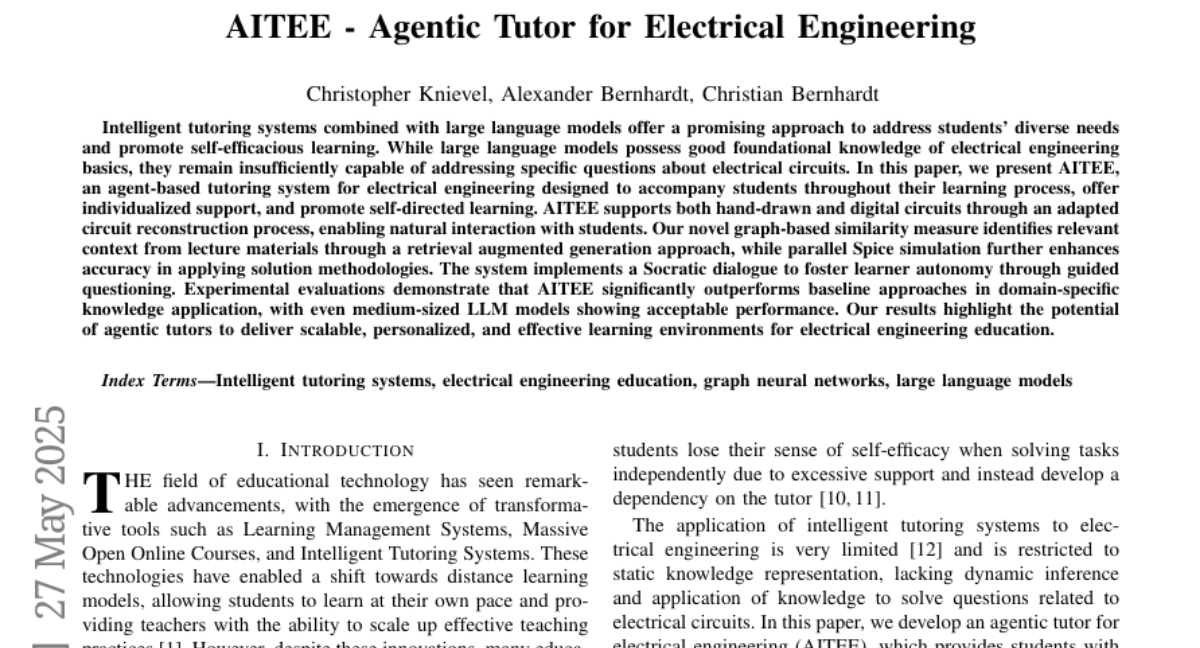

这项由德国康斯坦茨应用科学大学(HTWG Hochschule Konstanz)电气工程与信息技术系的Christopher Knievel、Alexander Bernhardt和Christian Bernhardt共同开发的研究，发表于2025年5月的arXiv预印本平台(arXiv:2505.21582v1)，旨在解决电气工程教育中面临的教师资源不足问题。

电气工程学习的挑战与AITEE的诞生

想象一下，你是一名电气工程专业的新生，面对着密密麻麻的电路图和各种计算方法感到头痛不已。老师讲课很精彩，但一堂课上有几十名学生，你提出的问题可能需要排队很久才能得到解答。更糟糕的是，当你独自复习时遇到困难，可能要等到第二天才能得到帮助。这正是当今教育技术面临的"教师带宽问题"——尽管有在线课程和学习管理系统，但个性化指导和及时反馈仍然严重依赖人类教师，而教师资源有限。

德国康斯坦茨应用科学大学的研究团队针对这一问题开发了AITEE（Agentic Tutor for Electrical Engineering，电气工程代理辅导系统）。与其说AITEE是一个程序，不如将它想象成一位始终在线的电气工程助教，它能够理解你手绘或电子绘制的电路图，找出解决问题的正确方法，并通过引导性问题帮助你自己找到答案，而不是直接告诉你结果。

AITEE融合了大型语言模型（就像你熟悉的ChatGPT那样的AI系统）和智能辅导系统的优点，但它不仅仅是一个聊天机器人。它就像一位经验丰富的导师，不仅懂得电气工程的知识，还知道如何引导学生逐步思考，培养他们的独立解决问题的能力。

AITEE如何理解你的电路问题？

想象你正在解决一道电路计算题，你在纸上画了一个包含电阻、电流源和电压源的电路，然后拍照上传并问："我该如何计算电流I3？"这时，AITEE如何找出正确的解决方法呢？

这就像是侦探破案的过程。首先，AITEE需要"看懂"你的电路图。研究团队开发了一种基于深度学习的方法，能够从图像中识别出电阻、电流源、电压源等电气元件，以及它们之间的连接方式。这就像是训练AI认出图片中的猫和狗，只不过这里识别的是电阻和电容。

接下来，AITEE需要将这个电路转换成计算机可以理解的表示形式，称为"网表"（netlist）。网表就像是电路的"食谱"，列出了所有组件及其连接节点。这看似简单，但实际上非常关键，因为学生手绘的电路通常不够规范，可能包含斜线连接或不规则形状。

第三步，也是最具创新性的一步，是找出与该电路相关的解决方法。研究团队开发了一种基于图神经网络的相似度度量方法。简单来说，AITEE会将你的电路转换成一种特殊的"指纹"，然后在课程材料库中寻找具有相似"指纹"的电路，并提取相关的解决方法。

最后，为了确保计算准确性，AITEE还会使用Spice模拟（一种电子电路模拟工具）来验证电路中的电流和电压值，避免计算错误。

整个过程就像是图书馆管理员帮你找书——你手里拿着一张草图，管理员不仅能看懂你画的是什么，还能迅速找出相关的参考资料，并确保资料内容准确无误。

AITEE的核心技术：如何让电路图"说话"

要理解AITEE的技术核心，我们可以把它比作一个能够阅读和理解电路语言的翻译专家。在这种"翻译"过程中，有几项关键技术值得详细了解。

首先是电路检测和识别技术。研究团队使用了YOLOv8模型（一种用于物体检测的深度学习模型）来识别电路中的元件。他们让一年级和二年级的电气工程专业学生手绘了831个电阻电路，包括线性电路、并联电路、电压分压器等，并将这些数据用于训练模型。经过训练后，即使是计算能力较低的模型（YOLOv8s）也能达到97.1%的识别准确率，且运行速度相对较快（仅需211毫秒）。

识别出元件后，下一步是确定它们之间的连接关系。与以往的研究不同，AITEE不仅检测元件，还会识别电路中的拐角和交叉点，这使得它能够处理带有斜线连接的电路，这在教学场景中非常常见。具体来说，系统会先移除已识别的元件，然后使用一种称为"线损失度量"的方法来验证各个节点之间的连接。这就像是在拼图游戏中，不仅要找出每块拼图，还要确定它们如何正确连接。

第三项关键技术是电路的图表示和相似度计算。研究团队将电路转换为图结构，其中元件和重要连接点成为图的节点，而连接关系则成为边。这种表示方法捕获了电路的拓扑结构信息。然后，使用一种名为GraphSAGE的图神经网络，将这个图结构转换为一个数值向量（想象成电路的"DNA指纹"）。当需要查找相似电路时，系统计算两个电路向量之间的余弦相似度，数值越接近1，表示电路越相似。

研究团队将电路分为8类（并联/串联/混合/桥式电路，每种又分为单源和多源两种情况），并展示了他们的方法能够有效区分不同类别的电路。从实验结果来看，同一类别的电路之间相似度接近1，而不同类别的电路相似度接近0，证明了这种表示方法的有效性。

这整个过程就像是AITEE学会了"阅读"电路语言，能够理解不同电路的"方言"，并找出最相关的解决方案。

大型语言模型的选择与评估：谁能更好地理解电气工程？

就像选择一位合适的电气工程教师需要考虑其专业知识和教学能力一样，AITEE系统也需要选择一个既能理解电气工程概念又能有效与学生交流的语言模型。研究团队评估了四种不同的大型语言模型：Llama 3.1 8B（最小）、Llama 3.1 70B（中等）、Llama 3.1 405B（较大）和Claude 3.5 Sonnet（商业模型）。

评估的第一步是测试这些模型对电路网表的理解能力。研究团队创建了24个网表，每个都有准确的描述，然后让模型生成描述并评分。结果显示，最小的模型Llama 3.1 8B在理解网表方面表现最差，而Claude 3.5 Sonnet的表现最好。通过改进提示方法（如使用思维链提示和少样本学习），所有模型的表现都有所提升，但较小的模型仍然落后。

第二步评估更加关键：测试模型应用电气工程知识解决实际问题的能力。研究团队发现，在基线测试中，即使是较大的模型也只能解决简单的串联和并联电路问题，而对于复杂的电路（如桥式电路或具有多个电源的电路）则表现不佳。

为了提高模型的性能，研究团队尝试了多种检索增强生成（RAG）方法，这些方法能够帮助模型找到相关的教学材料。然而，简单的RAG方法并不总是有效，因为学生的问题和电路可能与教学材料中的例子有很大差异。

研究团队最终开发了一种名为"多表示索引"（MRI）的方法，它使用电路的图表示作为索引，而不是传统的文本索引。当学生提供一个电路时，系统会找到最相似的代表性电路，并检索相关的教学单元。这种方法显著提高了模型的性能，使得即使是中等大小的模型（Llama 3.1 70B）也能够解决复杂的电路问题。

最后，为了解决语言模型在数学计算方面的不足，研究团队添加了基于Spice的模拟验证，确保电流和电压计算的准确性。这就像是给教师配备了一个能够即时验算的助手，大大提高了答案的可靠性。

AITEE的教学策略：培养独立思考的能力

AITEE不仅仅是一个能解决电路问题的工具，它更是一位细心的导师，旨在培养学生的自主学习能力和自我效能感。在设计教学策略时，研究团队特别关注了两个关键方面：促进学习者自主性和对话稳健性。

研究团队发现，如果没有特殊指导，所有测试的语言模型都倾向于直接提供完整解决方案，这可能会阻碍学生独立思考和解决问题的能力。为了解决这个问题，AITEE采用了苏格拉底式对话策略，通过引导性问题而非直接答案来促进学生思考。

苏格拉底式对话就像是一场智力探险，导师通过精心设计的问题引导学生逐步发现答案。例如，当学生询问如何计算电路中的电流I3时，AITEE不会直接给出公式或计算步骤，而是可能会问："你能识别出这是什么类型的电路吗？"或"你认为基尔霍夫定律在这里如何应用？"

为了实现这种教学策略，研究团队为语言模型提供了详细的指导原则，包括：使用苏格拉底式提问、避免直接提供解决方案、促进自我效能感、温和地纠正错误、使用相关专业术语、适应学生的理解水平、提供积极强化和简短具体的回答。

研究团队还评估了模型在处理学生提供的错误信息时的稳健性。例如，如果学生错误地将串联电路描述为并联电路，模型是否会采纳这个错误观点？实验结果显示，在没有特殊指导的情况下，模型（尤其是较小的模型）容易受到学生错误信息的影响。但是，通过适当的指导和少样本示例，较大的模型（Llama 3.1 70B、Llama 3.1 405B和Claude 3.5 Sonnet）能够保持稳健，不会被错误信息误导，而是会引导学生发现和纠正错误。

这种教学策略就像是教会学生钓鱼而不是直接给鱼，培养他们独立解决问题的能力，这对于工程教育尤为重要。通过适当的引导和问题设计，AITEE不仅帮助学生解决当前的问题，还教会他们如何思考和分析类似问题。

AITEE的实际表现与未来展望

经过多轮测试和优化，AITEE系统展现出令人鼓舞的性能。在电路理解方面，经过优化后，中等大小的Llama 3.1 70B模型达到了89%的准确率，而Claude 3.5 Sonnet则达到了97%。在应用电气工程知识解决问题方面，使用多表示索引和Spice模拟验证后，Llama 3.1 405B达到了92%的准确率，Claude 3.5 Sonnet达到了96%。

这意味着AITEE能够准确理解学生提供的电路（无论是手绘还是电子绘制的），找到相关的解决方法，并通过苏格拉底式对话引导学生思考。它不仅能处理简单的串联和并联电路，还能解决涉及电压分压器、惠斯通桥和叠加原理的复杂问题。

然而，研究团队也指出了AITEE系统的一些局限性。在处理需要应用叠加原理的复杂电路（6类和8类）时，系统可能会因为电流方向定义的不一致而出现计算错误。此外，提高对话稳健性和增强算术计算准确性仍然是需要进一步改进的方向。

未来工作将包括与学生进行全面测试，评估AITEE在实际教育环境中的有效性，收集关于其可用性和对学生学习成果影响的反馈。

结语：AITEE如何改变电气工程教育？

AITEE代表了教育技术的一次重要飞跃，它不仅解决了"教师带宽问题"，还提供了一种培养学生自主学习能力的新方法。通过结合大型语言模型、图神经网络和苏格拉底式对话，AITEE创造了一个能够理解电路、提供个性化指导、促进独立思考的智能辅导环境。

对于电气工程专业的学生来说，AITEE就像是一位随时在线的助教，能够帮助他们理解复杂概念，克服学习障碍，培养解决问题的能力。它不仅仅是一个提供答案的工具，而是一个促进深度学习和批判性思维的伙伴。

从更广泛的角度来看，AITEE代表了AI在专业教育中应用的新方向。它展示了如何将先进的AI技术与教育理论相结合，创造真正有教育价值的工具。随着技术的进一步发展和完善，类似AITEE的系统有望在更多专业领域中应用，为更多学生提供个性化、高质量的教育体验。

德国康斯坦茨应用科学大学的研究团队通过AITEE项目，不仅推动了教育技术的创新，也为解决高等教育中的教师资源不足问题提供了一个有前途的方向。虽然AITEE目前专注于电气工程教育，但其底层方法和理念有潜力扩展到其他工程和科学学科，为更广泛的教育改革提供灵感。

如果你是一名电气工程专业的学生，或者对AI辅助教育感兴趣，不妨关注AITEE的发展。这项由Christopher Knievel、Alexander Bernhardt和Christian Bernhardt开发的创新系统，或许将成为你学习旅程中的得力助手，帮助你攀登电气工程知识的高峰。
