印度理工鲁尔基分校的"图像解码计划"：他们正在把数十年的材料科学实验知识从论文插图里"解放"出来

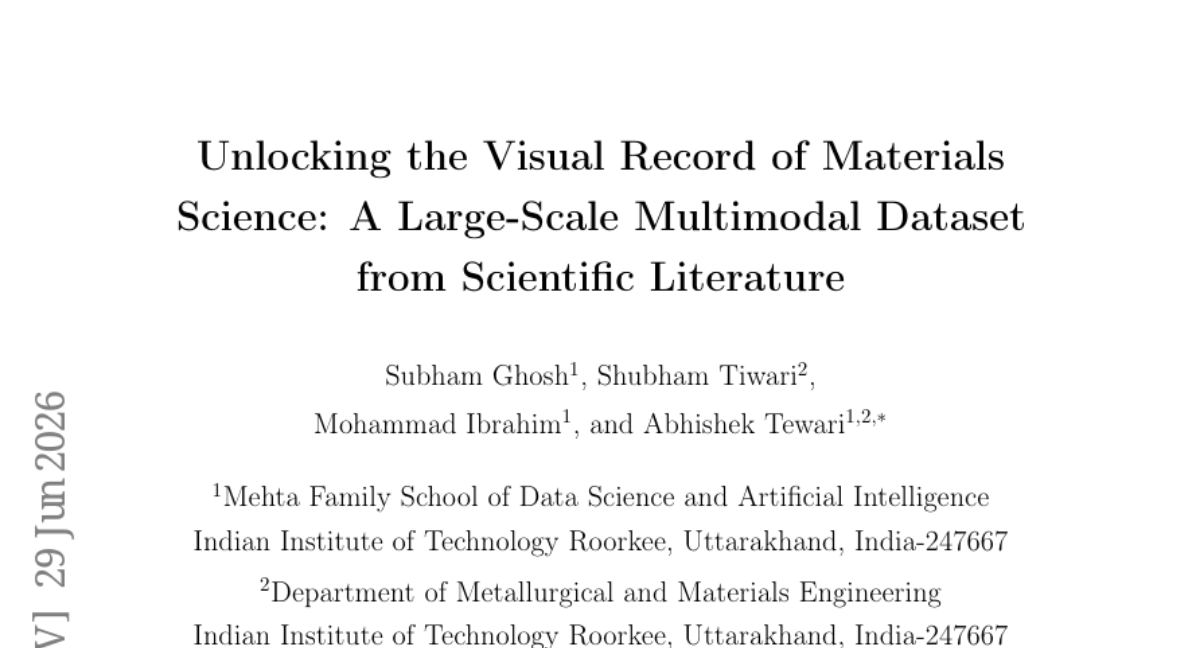

这项由印度理工学院鲁尔基分校（IIT Roorkee）梅塔家族数据科学与人工智能学院及冶金与材料工程系联合开展的研究，以预印本形式于2026年6月29日发布在arXiv平台，编号为arXiv:2606.29667。感兴趣的读者可以通过该编号检索完整论文。

材料科学的世界里藏着一个奇特的矛盾。一方面，人类在过去几十年里发表了海量的材料研究论文，每篇论文里都有精心拍摄的显微镜图像、绘制的衍射图谱、测量曲线和示意图，这些图像承载着研究者的心血和实验数据。另一方面，当人工智能想要学习这些知识的时候，却发现自己像一个站在图书馆门口却进不去的学生——那些宝贵的视觉记录几乎对AI完全封闭。

为什么会这样？这里有一个被忽视已久的结构性难题。科学论文里的图通常不是单张图，而是由多个小图拼在一起组成的"复合图"，比如一张大图里包含了(a)(b)(c)(d)四个子图，而图注（图片旁边的文字说明）只有一段，笼统描述了所有子图的内容。AI看到这样的图时，没法知道文字说明里哪句话对应哪个子图——这就像你收到一张家庭照片，配文只写着"这是我们全家人"，却没有标注每个人的名字，想靠照片学习人脸识别的AI顿时就傻眼了。

印度理工学院鲁尔基分校的研究团队正是为了解决这个问题而设计了一套完整的解决方案。他们开发了一个名为**MatMMExtract**的开源流水线系统，配套发布了一个名为**MatSciFig**的大规模数据集，以及一个叫做**MaterialScope**的专属标注数据集。整个项目的核心目标只有一个：把材料科学论文里的图像"翻译"成AI能真正理解和学习的格式。

一、为什么材料科学的图像如此难以被AI理解

要理解这个问题的难度，可以用一个日常生活中的场景来类比。假设你是一家餐厅的新厨师，老厨师留下了数千本食谱，但问题是每本食谱的插图都是把四道菜拍在一张照片里，文字说明只写了"这四道菜都用到了番茄和橄榄油"，却没有说哪道菜用了多少、怎么做的。你翻遍整个食谱库，都没法从图片里学到任何具体的烹饪知识，因为图和文字之间的对应关系根本不存在。

材料科学领域的AI面临的处境就是如此。论文里有显微镜图（用来看材料内部的微观结构）、衍射图谱（用来分析材料的晶体结构）、光谱图（用来分析材料的化学成分）、应力应变曲线（用来测试材料的力学性能）等等，种类繁多。但绝大多数图都是复合图，根据研究团队的统计，在他们收集的开放获取论文库里，高达62%的图都是复合图。

现有的一些材料科学图像数据集，要么规模太小，要么只覆盖某一种特定的图像类型。比如此前一个叫做EXSCLAIM!的工具，只专注于电子显微镜图像，并且提取的只是关键词级别的文字说明，而不是完整的自然语言描述。还有一些数据集虽然质量不错，但数量太少，只能用于评估AI模型的性能，根本没有足够的数量来训练一个真正有用的AI。

这个领域缺少的，是一个大规模、覆盖多种图像类型、有准确文字描述的材料科学图像数据集。印度理工学院鲁尔基分校的团队决定亲手建造这个数据集。

二、从零开始搭建一条图像"翻译"流水线

研究团队设计的MatMMExtract流水线，可以理解为一条精心设计的工厂流水线，原材料是开放获取的材料科学论文，最终产品是经过精确标注的单张子图和对应的文字描述。

流水线的第一道工序是"采购原材料"。团队从爱思唯尔（Elsevier）和施普林格（Springer）这两家主要学术出版商处获取了开放获取的论文，总共涵盖14,810篇文章。为了确保数据可以合法使用和传播，他们严格筛选了只允许CC-BY（署名授权）和CC-BY-NC（署名-非商业授权）两种许可证的文章。数据的获取方式是通过出版商提供的API接口下载结构化XML文件，从中提取图像链接、图注文字，以及论文正文中提及这张图的相关句子。这个"正文引用句"非常关键，它通常包含比图注更具体的实验描述，能为后续的文字生成提供更丰富的上下文。

第二道工序是"切割原材料"。这里的核心任务是用计算机视觉技术识别每张图是单张图还是复合图，如果是复合图，就要把每个子图精确地切割出来。这就像裁缝按照纸样精确裁剪布料——必须知道每块布的边界在哪里。为此，团队需要训练一个专用的目标检测模型。

然而，当他们最初尝试使用医学领域的图像标注数据来训练模型时，发现效果很不理想——医学论文里的图和材料科学论文里的图在视觉风格上差异很大，模型无法很好地迁移。于是，他们决定亲自动手创建一个材料科学专属的标注数据集，也就是**MaterialScope**。

三、MaterialScope：两位博士生的"体力活"

MaterialScope的创建过程，说白了是一项非常需要耐心的人工标注工作。两位具有博士级别领域专业知识的研究人员，使用Label Studio这个标注工具，手工框选了2,811张材料科学论文图像里的每一个子图区域，总共标注了12,906个边界框。这些图像涵盖了合金、复合材料、陶瓷、钢铁、聚合物和薄膜等多个材料科学子领域。

为了验证标注质量，两位标注员对其中102张图像进行了独立标注，然后用一个叫做"Cohen's Kappa"的统计指标来衡量他们的一致程度。结果显示κ = 0.9245，这是一个接近满分的数值，在学术界被称为"近乎完美的一致性"，说明两位标注员的判断高度吻合，标注质量可靠。

这个数据集随后被划分为训练集（2,249张）、验证集（281张）和测试集（281张），并经过分层抽样处理，确保各种子图标签的比例在三个集合里都保持一致。

有了MaterialScope，团队就可以在此基础上训练和比较不同的目标检测模型了。他们选择了六个当前主流的检测模型进行对比，包括YOLO系列的第8到第12版，以及一个叫做DAB-DETR的基于Transformer架构的模型。所有YOLO模型都以1024×1024的分辨率进行训练，采用标准的优化设置。DAB-DETR则使用了不同的优化器配置，因为Transformer类模型的训练方式与YOLO系列有所不同。所有实验都在一块NVIDIA RTX A6000显卡上完成。

实验结果显示，YOLO12-m在所有指标上表现最佳，在关键的mAP50指标（可以理解为检测准确率的综合评分，满分为1）上达到了0.9227，明显优于其他模型。更重要的是，所有在MaterialScope上重新训练的YOLO模型，都比此前材料科学领域唯一已知的工具Exsclaim!有大幅提升——YOLO12-m比Exsclaim!高出了13.3个百分点。这个对比清晰地说明，使用领域专属数据训练带来的提升，远比单纯换一个更新的模型架构更有效果。

相比之下，DAB-DETR的表现最为令人失望。这个模型的精确率虽然很高（0.9525），意味着它认出来的子图基本上都是对的，但召回率却偏低（0.8150），也就是说它会漏掉相当一部分子图。对于这个任务来说，漏掉一个子图比误识别一个更糟糕，因为漏掉的子图就永远进不了数据集。研究团队分析认为，这是因为Transformer类检测模型在训练数据量较少时往往表现不佳，而2,249张训练图像对它来说还不够多。

四、用语言模型给每张子图写"档案"

把复合图切割成单张子图只完成了工作的一半。更关键的是：如何给每张子图生成准确的文字描述？

研究团队采用的方法巧妙地绕开了一个常见陷阱。他们让大语言模型（LLM）只看文字，不看图像。具体来说，模型的输入是原始图注和论文正文中的引用句，输出则是针对每个子图生成的三样东西：一个子图专属的文字描述（称为"子图说明"）、一个图像类别标签（从预定义的分类体系中选择）、以及一段40到60字的科学摘要。

为什么不让模型直接"看图说话"？这是出于成本和稳定性的考虑——纯文本处理比多模态处理便宜得多，也更容易控制输出格式的规范性。当然，这种方法也有局限性：如果原始图注写得太简略或模糊，生成的子图说明质量也会相应下降。

为了让分类标签有意义且可比较，研究团队专门设计了一套两层次的材料科学图像分类体系，一共包含19个大类和超过100个子类。大类包括显微镜类、衍射类、光谱类、力学测试类、电化学类、模拟计算类、示意图类、照片类、通用图表类等。每个大类下面又有细分的子类，比如显微镜类下面有扫描电子显微镜（SEM）、透射电子显微镜（TEM）、光学显微镜等。在输出格式上，大类通过严格的JSON Schema约束确保只能从预定义选项中选择，子类则通过提示词进行约束。模型运行温度设置为0.1，接近确定性输出，以减少随机性。

五、六种AI语言模型的"考试"成绩

为了确定哪个语言模型最适合这项标注工作，团队开发了一个基于Flask的网页标注工具，让领域专家对六个候选模型的输出进行评估。这六个模型分别是：Gemini 3.5 Flash、Gemini 3.1 Flash Lite、DeepSeek V4 Flash、Mistral Large 3、GPT-5.4 Mini和GPT-5.4 Nano。

分类准确性测试在350张复合图（约1,422个子图）上进行。从大类分类的结果来看，Gemini 3.5 Flash整体表现最强，在显微镜类（99.0%）、力学测试类（97.8%）和热分析类（95.5%）等定义清晰的类别上几乎无懈可击。Gemini 3.1 Flash Lite紧随其后，在模拟计算类（94.4%）和示意图类（92.6%）上表现尤为突出。

"照片"类是所有模型最难搞定的，因为一张普通照片是否属于"样品照片"通常只能从图像本身判断，而不是从文字描述。GPT-5.4 Nano在这个类别上的准确率只有43.2%，而在模拟计算类上也只有55.6%，说明更小的模型在处理模糊边界时明显力不从心。DeepSeek V4 Flash在高频类别上表现不错，但在模拟计算类上骤降至64.0%，说明它的弱点比较集中。

子类分类的难度明显更高，因为区分"散点图"和"折线图"，或者区分"疲劳S-N曲线"和"普通折线图"，需要更细致的语义理解。XPS光谱和FTIR光谱因为有非常独特的谱线特征，几乎所有模型都能达到接近满分的准确率。但疲劳S-N曲线就成了分水岭：GPT-5.4 Nano只答对了11.5%，GPT-5.4 Mini也只有42.3%，而Gemini 3.5 Flash则答对了100%。

在子图说明和摘要质量评测中，团队在40张复合图（共1,311个子图标注）上进行了人工评估，由一位材料科学博士生给每个输出打"好""一般""差"三个等级，并标记是否存在"幻觉"（即模型编造了原文中不存在的信息）。

Gemini 3.5 Flash的说明质量最高，88.3%的子图说明和87.4%的摘要被评为"好"，幻觉率为9.0%，刚好低于10%的可接受阈值。Gemini 3.1 Flash Lite的说明好评率为82.0%，摘要好评率为83.5%，两者与Gemini 3.5 Flash的差异在统计置信区间内并不显著，但幻觉率只有4.8%，是所有模型中最低的，而且是唯一一个置信区间整体低于10%的模型。

另外四个模型的表现则差距悬殊：GPT-5.4 Nano、GPT-5.4 Mini和DeepSeek V4 Flash的说明好评率只有56.8%到58.8%，幻觉率从15.4%到30.2%不等，全部超过可接受阈值。Mistral Large 3表现最差，说明好评率只有48.6%，幻觉率高达26.1%。DeepSeek的案例尤其说明问题：它在分类任务上表现还不错，但在文字生成上却产生了最高的幻觉率，说明分类能力和忠实生成能力是两回事，不能混为一谈。

从价格来看，Gemini 3.5 Flash每百万输入token要1.5美元，而Gemini 3.1 Flash Lite只要0.25美元，不到前者的六分之一。两者质量相当，但价格相差悬殊，于是Gemini 3.1 Flash Lite自然成为团队为整个数据集生成标注的选择。

六、MatSciFig：一个"翻译"了39万张子图的数据集

经过完整的流水线处理，研究团队最终生成了MatSciFig数据集。这个数据集从180,571张源图中提取出了391,606张子图，每张子图都配有子图说明、可视化大类标签、可视化子类标签和科学摘要。这个规模在材料科学图像语言数据集中属于迄今最大。

从类别分布来看，显微镜类图像占据了27.2%的份额，这与材料科学研究高度依赖扫描电子显微镜和透射电子显微镜进行微观表征的实际情况完全吻合。通用图表类占18.7%，示意图类占10.6%，力学测试类占9.2%，衍射类占7.9%。还有一些数量较少但科学上同样重要的类别，比如断层扫描/三维重建类（1.8%）、电化学类（1.4%）和晶体结构类（0.4%）。

在显微镜大类内部，扫描电子显微镜（SEM）图像以62.7%的比例高居榜首，光学显微镜图像占19.7%，透射电子显微镜（TEM）图像占6.7%。在衍射大类内，EBSD图（用于分析金属材料晶粒取向的技术）以41.7%居首，XRD图谱（最常用的晶体结构分析工具）以20.7%居次。在模拟计算大类内，有限元分析（FEA/FEM）结果图以78.4%的比例一枝独秀，这与结构材料研究领域大量使用有限元模拟的现实完全对应。

在文字描述的长度分布上，子图说明的词数分布比较分散，集中在15到20个单词左右，但跨度从不足10个到超过35个单词，这反映了原始论文图注在详略程度上的天然差异。摘要的词数则集中得多，主要集中在45到55个单词区间，峰值在48到50个单词，这是团队在提示词中设置40到60词限制的直接体现。

在数据质量方面，团队通过手工审查了937个匹配的子图-说明对，发现97.7%（915个）对齐正确，2.2%（21个）存在模糊情况（比如子图标签被部分遮挡），只有0.1%（1个）被确认为对齐错误，说明整个流水线的对齐质量非常高。

七、用MatSciFig训练一个"看图查图"的AI

为了验证这个数据集真正有用，研究团队用它训练了一个跨模态检索模型，功能类似于"图文互查"——给一张图可以找到最匹配的文字描述，给一段文字描述也可以找到最匹配的图像。

模型由两个分支组成：图像分支使用了大名鼎鼎的CLIP ViT-B/32视觉编码器，文字分支使用了MatSciBERT，一个专门在材料科学文献上预训练的语言模型，类似于BERT但专门"读过"大量材料科学论文。两个分支分别将各自的输入映射到一个512维的共同嵌入空间，使得语义相近的图文对在这个空间里距离更近。

训练过程中一个值得关注的设计是三级难度的负样本挖掘策略。训练检索模型时，除了"正确配对"的图文对，还需要"错误配对"来告诉模型什么是不匹配的。但如果随机选择负样本，模型很快就会发现"一张SEM图和一段关于电化学循环伏安曲线的描述显然不匹配"，这种训练太容易了，模型学不到真正有用的区分能力。于是团队设计了更有挑战性的负样本：优先从同一子类的不同图像中选（比如用一张别的SEM图作为负样本），如果同子类的图数量不够，就从同一大类中选，实在没有才随机选。这样模型就被迫学习更细微的区别，提升了最终的检索能力。

模型在大约31.3万张训练图上训练了20个周期，最终在3.9万张测试图上进行评估。结果显示，经过MatSciFig微调后的模型，在"图查文"方向上的R@1指标（即检索结果中第一名就是正确答案的比例）达到了10.5%，比零样本CLIP（2.4%）提升了4.4倍；在"文查图"方向上，R@1从1.7%提升到了9.2%，提升幅度高达5.4倍。R@100指标则达到了接近70%，意味着对于约70%的查询，正确答案出现在前100个检索结果中。

从各个类别的表现来看，表格类图像（R@1高达60.0%）因为有极为独特的视觉和文字特征，检索效果最好。光学/光子类和磁性/电子类的R@1也超过了26%。显微镜类的表现最差（R@1仅9.2%），这是因为不同材料、不同工艺条件下拍摄的SEM图在视觉上高度相似，文字描述也大量使用相同的术语，使得区分变得非常困难。衍射类和示意图类也面临类似挑战。

研究团队在论文中明确指出，这个检索模型只是一个起点而非终点，更先进的视觉语言模型、跨注意力融合架构或检索增强生成方法都有待探索。但作为一个基准参考点，这个结果已经清楚地证明了MatSciFig数据集的实际价值。

八、这套系统的局限和未来

诚实地说，这套系统还存在一些值得正视的局限性。首先，数据来源目前仅限于爱思唯尔和施普林格两家出版商的开放获取文章，可能在研究机构和研究方向上存在偏差。其次，也是更根本的局限：语言模型在生成子图说明时只能"看"文字，不能"看"图像，这意味着当原始图注写得过于简略或模糊时，生成的说明质量也会随之下降。即便使用了幻觉率最低的Gemini 3.1 Flash Lite，也还有4.8%的幻觉率，在近40万张子图的规模下，这意味着约1.9万张子图可能包含不准确的信息。

分类体系的设计也主要针对合金、复合材料和陶瓷这三个子领域，对于其他材料科学分支（比如聚合物科学或能源材料）中独特的图像类型，现有分类体系可能覆盖不全。研究团队建议未来与更多子领域的专家合作，进一步细化和扩充分类体系。

归根结底，这项研究做了一件非常扎实的"基础设施建设"工作。在材料科学遇上人工智能的交叉口上，数据稀缺一直是限制AI真正理解材料科学图像的最大瓶颈。MatSciFig提供了近40万张经过精确标注的材料科学子图，MaterialScope提供了材料科学领域的专属目标检测训练数据，MatMMExtract提供了可以被其他研究者复用的开放源代码流水线。这些资源的公开发布，相当于为整个领域搭建了一座公共桥梁，而不是把成果锁在实验室里。

当然，R@1只有10.5%的检索准确率意味着任务还远没有完成。材料科学图像的视觉语言理解，仍然是一个充满挑战的开放性问题。但有了这个数据集，后来的研究者们就不用再从零开始了。

有兴趣深入研究的读者，可以在Hugging Face平台上访问完整的MatSciFig数据集（CMEG-IITR/MatSciFig）和MaterialScope标注数据集（CMEG-IITR/MaterialScope），源代码则可以在GitHub的CMEG-IITR/matmmextract和CMEG-IITR/cmpfig仓库中找到，完整论文可通过arXiv:2606.29667查阅。

Q&A

Q1：MatSciFig数据集和其他材料科学图像数据集有什么不同？

A：MatSciFig最核心的差异在于规模和标注细粒度的结合。它拥有391,606张子图级别的图像-文字对，覆盖19种可视化类别，每张图都有对应的子图说明、类别标签和科学摘要，属于目前材料科学领域规模最大的面向训练的面板级多模态数据集。此前最接近的EXSCLAIM!只覆盖电子显微镜图像，且提供的是关键词而非完整自然语言描述。

Q2：MaterialScope目标检测数据集为什么要专门为材料科学重新标注，直接用医学领域的数据不行吗？

A：直接用医学领域数据训练出来的检测模型，在材料科学图像上表现明显更差，因为两个领域的图像风格差异很大。研究团队的实验数据显示，只用医学数据训练时，模型在高频子图类别上的AP指标在0.67到0.72之间，而用MaterialScope重新训练后，YOLO12-m的mAP50达到了0.9227，提升幅度超过13个百分点。

Q3：MatMMExtract流水线处理的图像说明生成为什么不让AI直接看图，而是只看文字？

A：这是成本和输出规范性的权衡结果。让语言模型处理纯文本（图注加正文引用句）比让多模态模型同时处理图像和文字要便宜得多，而且输出格式更容易通过JSON Schema进行严格约束，确保每次都得到格式规范的结果。当然代价是，如果原始图注写得模糊，模型就无法补足信息，生成质量也会相应下降。
